631不锈钢丝样品选区主要合金元素成分分析

　　试样成分分析

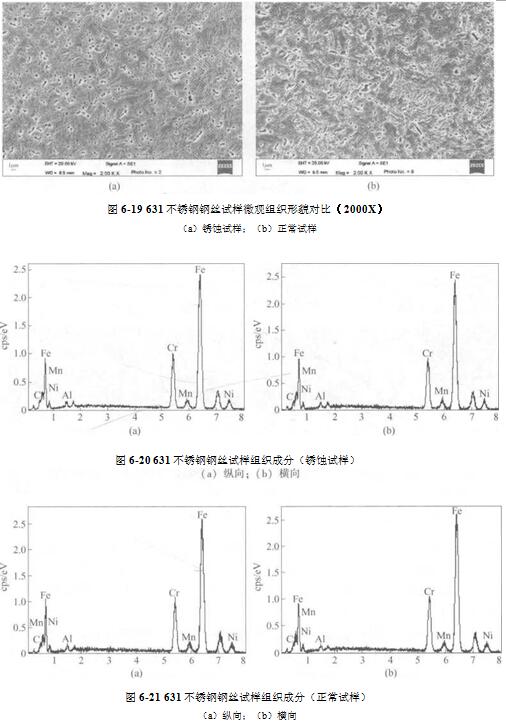

　　对比锈蚀试样和正常试样的基体成分，以确认在锈蚀试样中是否存在成分偏 析，而成分偏析是导致表面锈蚀的重要原因之一。对两种试样的基体进行EDS 能谱扫描，各元素成分如图6-20和图6-21所示。



　　通过对两种试样进行选区成分分析，在决定钢丝耐蚀能力的几种主要元素上 两种试样并没有显著差异，尤其是Cr含量均大于14%,具体数据见表6-6,结果 表明样品未发生成分偏析，因此这并不是导致表面锈蚀的原因。

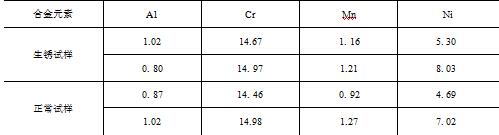

　　表6-6 631不锈钢丝样品选区主要合金元素成分分析 （%）

　　通过对两种试样进行选区成分分析，在决定钢丝耐蚀能力的几种主要元素上 两种试样并没有显著差异，尤其是Cr含量均大于14%,具体数据见表6-6,结果 表明样品未发生成分偏析，因此这并不是导致表面锈蚀的原因。
表6-6 631不锈钢钢丝样品选区主要合金元素成分分析 （%）
